Netgear Draft-n

Der Netgear RangeMax Wireless Router Gigabit Edition WNR854T wurde sowohl im Zusammenspiel mit einer PC-Card, als auch eines USB2.0-Adapters untersucht. Abbildungen 19 und 20 zeigen die Messergebnisse.

Router und WN121T USB2.0 Client-Adapter zeigte der Spektrumanalysewerkzeug Laptop Analyzer von Airmagnet am Messort LOS und ORT1, dass die Verbindung mit 40 MHZ Bandbreite aufgebaut wird. Am Ort2, Ort3 und Ort4 schaltet die Verbindung nun auf 20 MHz um (niedrigerer S/N-Wert ? Adaptive ChannelAnalyzerRouter hatte die Version 1.3.44GR. Treiber und Konfigurationsprogramm lagen in Version 1.0.16.319 (32.10.2006) vor. Bei der PC-Card handelte es sich um die Version 2.1.4.3 (4.10.2006), bei deren Utility um Version 1.1.8.11 (31.10.2006). Die Treiberversion des USB-Adapters war zum Messzeitpunkt 1.0.3.7 (29.09.2006).

Abbildung 20: Netgear Draft-n RangeMax Wireless Router Gigabit Edition WNR854T-100ISS soll durch die Steady-Stream-Technik stabile Wireless-Verbindungen herstellen und aufrechterhalten.

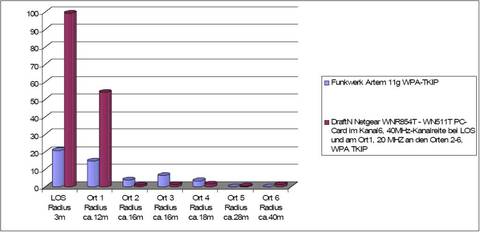

Abbildung 21: Mit der PC Card kommt Netgears Draft-n-Technik zumindest im Nahbereich der Linkgeschwindigkeit von Fast Ethernet bereits sehr nahe...

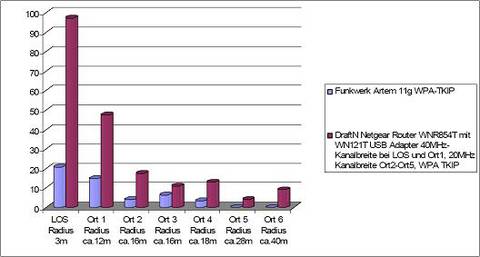

Abbildung 22:... und bringt mit dem USB-2.0-Adapter sogar noch in den Mitten etwas Leistung.

Die Draft-n-Produkte von Netgear belegen die doppelte Kanalbandbreite von 40MHz bei guten SNR-WertenDie spektralen Darstellungen verdeutlichen den Bandbreiteverbrauch bei Verdoppelung der Kanalbreite.

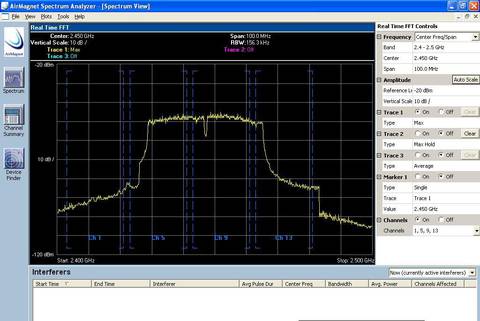

Abbildung 23: Spektrale Darstellung bei Verdoppelung der kanalbandbreite auf 40 MHz am Beispiel Netgear.

Leider hat der Anwender aber bei den Netgear-Draft-n-Produkten

Dass es auch anders geht, zeigt Trendnet mit seinen Draft-n-Produkten. Sie gehen am effizientesten mit der raren Ressource Spektrum um.

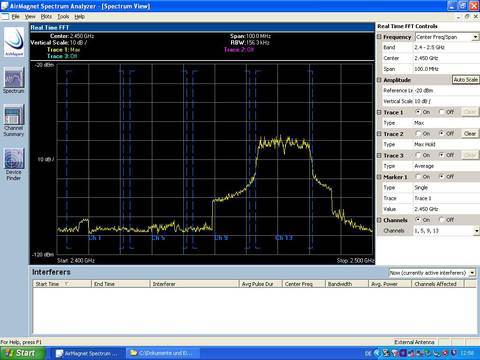

Abbildung 24: Spektrale Darstellung bei einfacher Kanalbandbreite von 20 MHz am Beispiel Trendnet.
